今天分享的文章是：光伏板安裝支架教學(光伏板安裝支架總是針對不準孔的原因和解決辦法)，一起來漲知識吧。

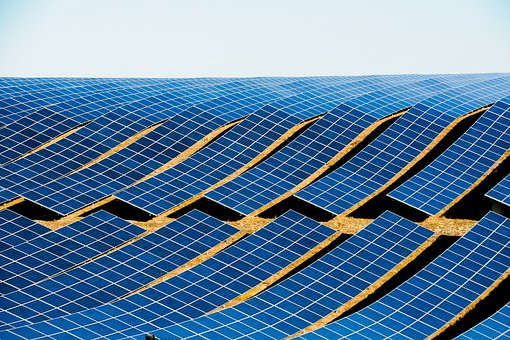

一.光伏板安裝支架教學
1.部件布局
目前，零件布局方案有兩種形式，一種是橫向布局.一是垂直布置。根據部件型號型號。.部件尺寸.列陣.選擇逆變器容量，比較兩種布局方案，選擇最佳方案，分析陰影遮擋部件的發電情況。
(1)地面電站(平地)選擇固定傾角布局時，無地形變化，零件方陣無高差，投影方向為東北向.朝北.西北向。
(2)山地工程選擇固定傾角布局時，由于地形東西坡度的變化，部件在東北.西北方向會有高差(部件陰影方向)，當投影方向順坡向下時，陰影長度會隨著斜坡的增加而增加，山地工程的坡度會發生變化，每個斜坡下部件的陰影會有所不同。
2.列陣間距
光伏陣列的合理布局，不僅可以節約土地資源，降低業主用地成本，還可以降低電纜.支架等工程量可以節省投資，增加發電量。光伏陣列間距應根據坡向來確定.坡度.通過計算得到太陽方向角，不同地形.坡度給出不同的間距。
3.最佳傾角和最大發電傾角
在光伏電站的設計中，如果采用固定傾角的安裝方法，我們通常會選擇最佳傾角。而這個。“最佳傾角”概念是指當光伏方陣按一定視角傾斜時，電池板傾斜面上的年總輻射量最大，通常在大多數地區，與最佳傾角相似的輻射量差異很小。我們通常使用最佳傾角的計算PVsyst等輔助工具。
4.最大發電傾角與列陣間距
最佳發電傾角不是一成不變的。事實上，它與陣列間距密切相關。陣列間距越大，最佳發電傾角值越接近最佳輻射傾角。理論上，如果間距足夠大，一年四季都沒有遮擋，兩者的值是相同的。事實上，如果間距過大(一般是最小間距的兩倍)，電站的土地成本會大大增加，影響回報率。在實際設計中，土地緊張.在土地成本高的地區，我們采用最小間距，而對于一些土地充足的地區，我們采用最小間距.在土地利用成本低的地區，我們可以選擇增加零件的陣列間距。在一定傾斜的情況下，增加間距會減少陰影屏蔽的損失，從而增加電站的發電量。然而，隨著間距的增加，光伏電站的土地面積.以及與面積有關的場平.接地.路面.電纜.圍欄等成本也會相應增加。如何在成本與發電之間找到平衡點，是電站設計降低成本的關鍵。
5.光伏支架
光伏支架主要是固定支架.固定可調支架.平單軸跟蹤支架有三種方式。光伏支架的合理選擇與后期安裝施工有很大關系。選擇不合理會導致支架安裝困難或無法安裝。
目前，山地光伏支架安裝主要有兩個方面：
(1)由于地形不均勻，同一組光伏支架柱長度不同，設計時應考慮。
(2)施工偏差引起的螺栓與螺栓孔連接困難或無法連接。目前，C檁條(預留調整孔)和管柱主要用于處理上述問題。
6.光伏支架經濟對比分析
根據大量工程案例，固定支架(部件布局為大列陣)的用鋼量比固定支架(部件布局為小列陣)小6%左右。
7.光伏支架基礎
目前光伏支撐基礎主要有以下幾種方式：
1.混凝土結構條形基礎。
2.微孔灌柱樁基礎。
3.預應力混凝土管樁。
4.巖層植筋錨索基礎。
5.螺旋鋼樁基礎。
根據項目地質選擇哪個基礎?.地形.坡度.地下水.腐蝕性和其他條件的選擇。目前最常用的基礎是微孔灌柱樁基礎和預應力混凝土管樁基礎。在設計中，應考慮單一的設計。.雙柱的適用性和經濟性。
8.光伏支架基礎經濟對比分析
根據大量工程案例，預應力管樁基礎的固定支架(部件布置為大陣列)比固定支架(部件布置為小陣列)的樁基材料成本降低12.5%左右。
9.布局方式
山地電站光伏工程主要有兩種布局方式：
1.隨坡布局。
2.最佳傾角布局。
隨坡就勢方案用地面積.電纜敷設.損失等方面都有一定的優勢。
山地工程設計流程及優化建議：
1.模擬最佳傾角:測量零件的最佳傾角視角和相應的輻照量，并在最佳傾角的輻照量變化范圍內計算角度值(±個位數kWh/㎡)。
2.地形分析：山地工程地形復雜，坡度坡向不統一，地形坡度坡向分析，相應坡度面積根據視角范圍統計。
3.布局部件：在可接受的坡度范圍內隨坡鋪平(垂直板，考慮東西遮陰)
4.匯流箱:選擇匯流箱時，考慮當地環境條件，匹配最佳電纜規格。例如：22匯1-3*95。
10.光伏板安裝升級優化表明：
1.山地工程最佳傾角布局時，采用一體機方案、逆變器MPPT路數少，會有同樣的MPPT最大損失可達10%以上。
2.選擇隨坡布局時，可忽略地形對部件的影響，縮小列陣間距(滿足工程要求和安裝)，大大降低方陣面積，減少交直流電纜的使用;可提高部件的發電時間。
3.當匯流箱與電纜匹配時，當匯流箱的輸出電流達到當地環境條件下電纜允許載流的前提時，可以節約成本。
二.光伏板安裝支架老是對不準孔
1.光伏板安裝支架老是對不準孔的原因
密封時間過短;
槽液的PH值<5.5;
槽液溫度過低;
Ni2濃度偏低;
氟離子濃度低。
2.光伏板安裝支架老是對不準孔的解決方案
光伏支架誤差的處理方法應根據不同的性能進行。當光伏支架螺栓變形時，可以用大錘敲擊，矯正后用鋼板焊接牢固，以達到加工效果。如果誤差反映在螺栓間距上，則用氧乙炔火焰烤紅，然后敲擊，鋼板也應焊接在中間位置。
另一種情況是光伏支架上的螺栓偏移較大，因為是大直徑螺栓，需要在焊接鋼板前斷開，以防止偏差進一步擴大。
