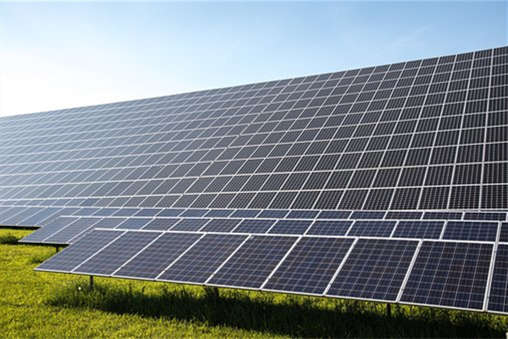

一、光伏板支架安裝方法圖片
光伏板支架安裝方法如下：
1、準備好光伏的施工工具;
2、光伏板支架的安裝位置選擇，一般選擇在屋頂，方向是坐北朝南，角度為南偏西5到10度，確保沒有遮擋物，入戶管線應適量減少，可以增加日照時間;
3、組裝支架，安裝時應當按照說明誰把前片和后片組裝在一起，使用扳手上緊螺絲，無松動即可;
4、將安裝前后片側斜撐住，起到結構上的加固作用;
5、裝配完畢后，要保證后支架豎框與地面成直角，用扳手將所有的螺絲全部緊死，扭力適當，防止滑扣，所有支架連接均使用不銹鋼螺栓。
二、光伏板支架的安裝具體教程
光伏板支架安裝前準備工作：
1. 光伏支架及組件在安裝前到達場地要選擇合理的位置安放，同時周圍環境要保持通風干燥。支架及組件到場后，檢查外包裝是否有變形或者損壞，如有損壞，及時聯系廠家進行更換。
2.工程施工前對現場進行核實，無問題后，按照圖紙中標識的基線位置進行測量放線，并控制每個方陣的直角方向。核算設計圖紙，計算出各區域的支架導軌、配件及組件的使用量，按照分布區域數量及施工流程分批上料。
支架及組件安裝開始：
1.支架安裝
依據設計圖紙，先進行定位放線，彩鋼屋面主要是夾具的定位，之后進行導軌的安裝，要注意夾具的間距、同排組件導軌及相鄰兩排組件導軌的間距。導軌的安裝應按照中間段、兩端段、導軌連接件順序安裝，導軌安裝完成后，檢查每根導軌的水平度，每跨導軌的彎曲度不得大于1mm。完成一組支架安裝后,進行支架位置的精確校核。要注意前后排的間距、設計中要求離墻邊的距離等。另外，安裝支架立柱、橫梁及導軌時不要一次性將螺栓緊固到位，支架全部調平直后將螺栓全部緊固。
2.組件安裝
a.太陽能電池板安裝與固定
太陽能電池板的安裝應自下而上，逐步安裝并且做到橫平豎直，同方陳內電池板間距要保持一致，同時也要注意電池板的接線盒的方向。電池板固定時，要用螺栓將組件與鋼結構中鏈條進行固定，電池板與導軌之間加上雙刺墊片，套上一個中間夾具和側面夾具后，用螺母鎖死。
b.電池板接線
根據設計圖紙確定電池板的接線方式，接線時應注意勿將正負極接反，保證接線正確。當每串電池板連接完畢后，檢查電池板串開路電壓是否正確，連接無誤后斷開一塊板的接線，進行后續工序的操作。
c.方陣布線
組件方陣的布線應有支撐、固緊、防護等措施，導線應留有適當余量，布線方式應符合設計圖紙的規定。連接導線的接頭應當鍍錫，多股導線應壓接接線端子，每處接線端最多允許兩根芯線，并且兩根芯線間要加墊片，所有接線螺絲均應擰緊。
方陣組件布線完成后，應當對布線、組件連線和方陣引出電纜進行核對檢查，無問題后，電工負責測量，相鄰兩個方陣電壓誤差在5V，電流誤差5%以內。
導軌接地安裝：
組件、導軌與夾具之間應可靠連接。每個組件方陣的導軌必須用扁鋼進行接地連接，螺栓緊固，并與廠內接地系統連接。
光伏板支架安裝注意事項：
1.相關操作人員必須具備安全作業證，操作現場必須有人監督指導，支架及組件在搬運時，應當注意過道，防止絆倒。
2.施工過程中，應當做好安全措施，施工人員佩戴安全帽，嚴禁負重上下扶梯，器具盡可能裝在工具包里。夏季應當避開高溫作業，同時準備必要的防暑降溫藥品。
3.施工完成后，檢查器具是否裝箱，及時清理廢氣物料，做到工完、料盡、場地清。
