一、太陽能控制器接線圖方法分享
1. 接線順序：先接蓄電池，設置好負載的工作模式，--再接太陽能板--最后接負載;
2. 導線直徑：最小2平方毫米;

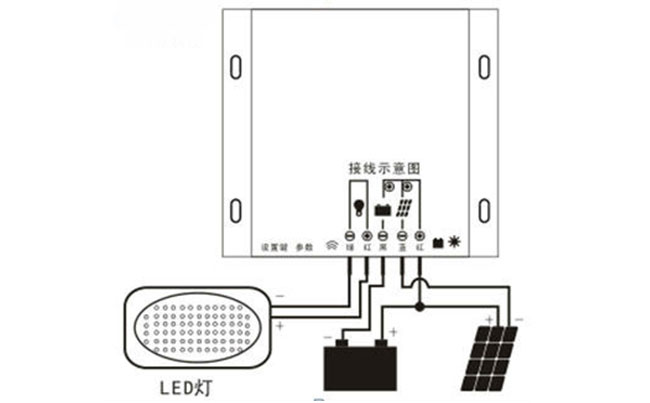

3. 控制器內部蓄電池和太陽能板的正極是連在一起的，電壓一致，所以蓄電池和太陽能板的正極接在一起，見(示意圖);
4. 確保所有端子都可靠接觸。
二、太陽能控制器接線時的注意事項
1. 建議把產品安裝在室內或者燈桿內，請做好防雨措施。
2. 建議用戶把控制器和蓄電池裝在同一個地方，以便控制器能隨時檢測蓄電池的溫度。調整充放電的參數。
3. 本控制器只適用于太陽能電池板。不能用于柴油發電、市電、風力發電等充電控制，否則會導致控制器損壞。
三、太陽能控制器怎么接線的
太陽能控制器的接線流程：
四線制的太陽能路燈控制器，也有五六線制的，原理和接線方法基本差不多。可以控制路燈，電池和照明燈具，那么它的接線方式是如何呢?
紅色一般是正極，接所有設備的正極，其他三根接三個設備的負極，如圖上;
如果是第二張圖這樣的控制器，已經給出了接線順序，紅色為所有設備的正極總線，藍色是燈的負極，綠色是蓄電池的負極，黑色是太陽能板的負極。先接所有設備的負極，然后全部接到控制器的正極即可完成任務，相當于接三個不同的燈泡;
太陽能控制器的線序含義：
一般線序含義 如下：
紅色線：接所有設備的正極匯總線;
藍色線：太陽能電池板的負極;
黑色線：電池的負極;
綠色線：路燈的負極;太陽能路燈控制器實物圖如下所示。
接線方式
將電池板的正極、電池的正極、路燈的正極接在一起跟控制器的紅線相連接，然后將太陽能電池板的負極跟藍線接在一起，將電池的負極跟黑線接在一起，最后將路燈的負極跟綠色接在一起，如下：
紅線--所有設備的正極;
藍線--太陽能電池板的負極;
黑線--電池的負極;
綠色--路燈的負極。
